DUCATI® Homeautomation Set SW7000mono – 1-flügeliger elektrischer Torantrieb für einflügelige Gartentür
- Ducati’s Einstiegsebene Drehtorantrieb. Einfache Installation
- Ideal für kleine und leichte Toren die nach Innen öffnen.
- Dieser Toröffner ist sehr einfach, ohne erweiterte Option, aber sehr einfach zu installieren. Ideal für diejenigen, die einen unkomplizierten Toröffner wollen.
- Kompatibel mit der Verwendung von optionalen Fotozellen.
- DUCO SAFE
Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445 - SELF LOCK -Selbstverriegelungstechnik

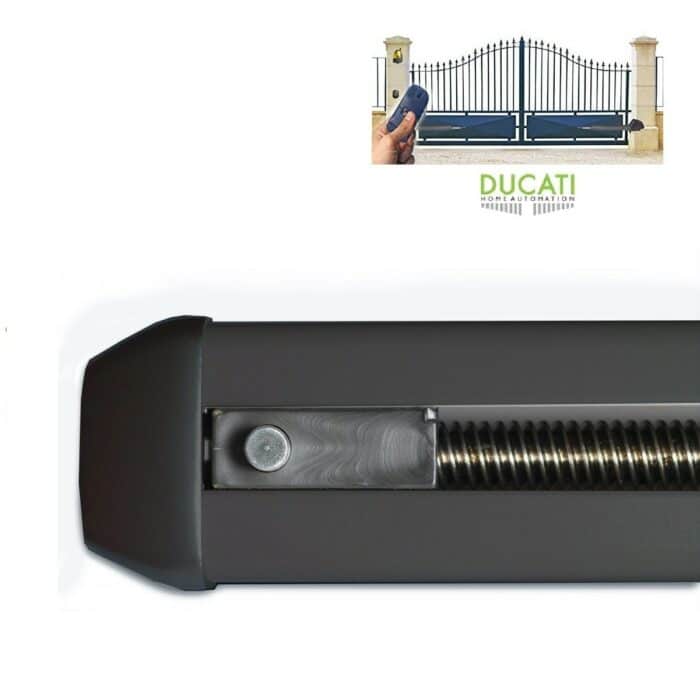

Selbsthemmende Antriebsspindel.Die Antriebe halten die Tore bei Auf und Zu an den Anschlag gedrückt, somit sind keine Windgeräusche möglichEine äußerst massive Spindel in Verbindung mit einer großzügig dimensionierten Spindelmuffe aus Hostaform sind Garanten für einen langen zuverlässigen Betrieb. Durch die selbsthemmenden Eigenschaften der Spindel steigt der Schutz gegen unerlaubtes Aufdrücken des Tores und die sonst notwendigen E-Schlösser für die Endlagen können entfallen
-
GARANTIE Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Kaufsdatum !
Auf Wunsch lässt sich der Drehtorantrieb auch per GSM* steuern. Kompatibel mit dem DUCATI GSM Modul (*nicht im Lieferumfang enthalten)
- DUCO SAFE
- Bietet 2 Arbeitsmodus: “Schritt/Schritt” (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit Pausenzeit 30 Sekunden
- Elektronische Hinderniserkennung: stoppt das Drehtor automatisch, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453
- Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste
- Inklusive Notentriegelung Schlüssel zur manuellen Bedienung bei Stromausfall
- Made in Italy – Alle Komponenten werden im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.
- Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.
- CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich
- Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid
- Ducati beschließt, Ringkerntransformator nur zu verwenden, um maximale Zuverlässigkeit und Sicherheit durch Überspannungen und ESD zu erreichen. Unser Standard 230V-50Hz Transformator ist auch in Version 110V / 60Hz erhältlich.
Antrieb SW400 Technische Daten
| Betriebsspannung | 12V |
| Leistung | 60W |
| max. Drehmoment | 1200N |
| Nutzhub | 400mm |
| Hubgeschwindigkeit (cm/sek) | 1,5 cm/sec |
| Telescopisch | – |
| Dauereinsatz | intensive Nutzung keine Grenzen |
| Temperaturbereich | -20°C/+50°C |
| max. Flügellänge (kleiner natürlich immer möglich !) | 2m Jeder flügel |
| max. Flügelgewicht (weniger natürlich immer möglich !) | 200kg Jeder flügel |
| Maximaler Öffnungswinkel | 120° |
| Automatische Flügel Blockierung | √ selbsthe- mmender Spindel- Flügel- torantrieb |

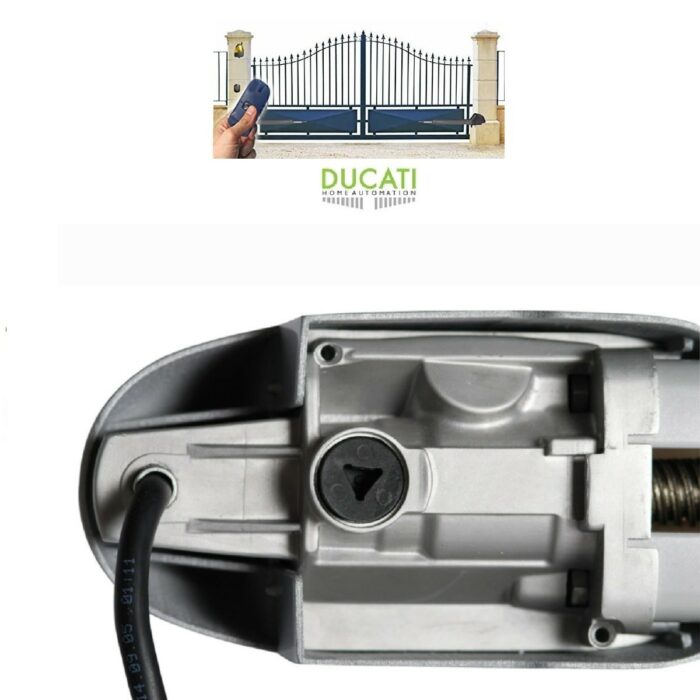

| Manuelle Notfall Entriegelung | √ Durch dreieckigen Schlüssel |
| Kompatibel mit Tor nach außen | – |
HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen.
NEU ! FC version bietet Endanschlag verstellbar für Tor AUF und ZU im Antrieb.
FC-Version sind mit integrierten mechanischen Endanschläge für die offene und geschlossene Flügelposition gekennzeichnet, damit man die Bodenanschläge für die offene Flügelposition, meist lästige und gefährliche Stolperfallen, vermeidet sein können.

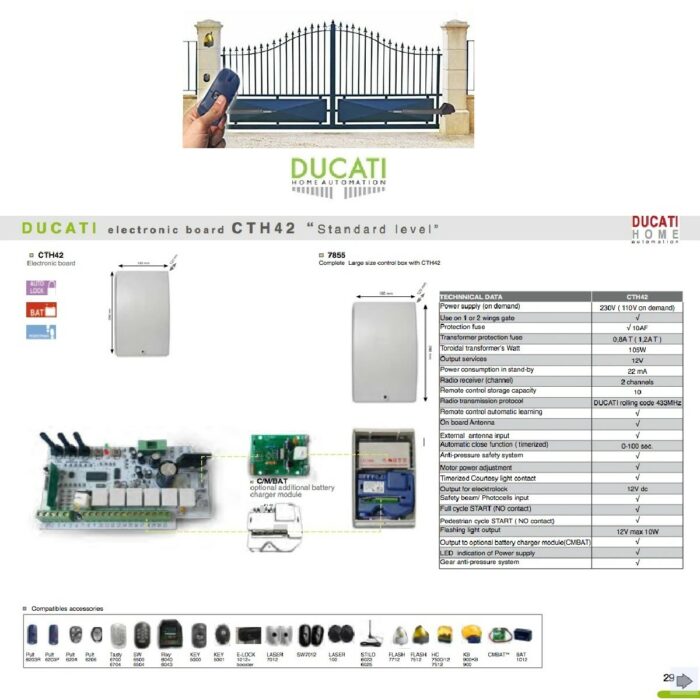

CTH42 PLATINE Technische Daten
| Hauptstromversorgung | 230-240V /50-60Hz Im Gehäuse der Steuerung ist der Trafo verbaut welcher die Betriebss- pannung |
| Ringkerntransformator | 105W |
| Sicherung | √10AF |
| Ringkerntransformator Sicherung |
0,8AT (1,2AT for 110V) |
| Nutzung am Tor mit 1 oder 2 Flügel |
√ |
| Ausgang Spannungsversor- gung für externe Geräte |
12V |
| Verbrauch in stand-by |
12mA |
| Funkempfänger | 2 Kanäle (1 für volle Zyklusöff- nung,1 für Fußgänge- röffnung) |
| Speicherplätze für Handsender |
10 |
| Protokoll Funkübertragung |
DUCATI rolling code |
| Frequenz | 433,92MHz |
| Selbstlernende Fernbedienung |
√ |
| Antenne Kabel auf der Platine |
√ |
| Ausgang für externe Antenne |
√ |
| Automatische Schließfunktion |
√ mit einstellbarer zeit 1-100 sec. |
| Schritt / Schritt Arbeitsmodus |
√ 1 Puls zum Öffnen 1 Puls zum Schließen |
| Motorleistung Einste- llung |
√ Durch Drehen des Potentio- meters im Uhrzeiger- sinn erhöhen Sie die Motorlei- stung und verringern die Hinderniser- kennung |
| DUCO SAFE Sicherheitssystem gegen Druck. In Übereinstimmung mit den EU Normen EN13241 / EN12453 |
ampero- metrischen Hinderniser- kennung (Stop) |
| In Übereinstimmung mit den EU-CE-Normen |
√ |
| Ausgang für zeitbestimmte Hilfsbeleuchtung (60 sek.) |
√ max 10W 12V lampe |
| Blinkeraus- gangklemmen |
√ 12V max 10W Blinkt schnell beim Schließen, blinkt langsam beim Öffnen |
| Ausgangsk- lemmen für Elektroschloss |
√ ac 12V |
| Eingangskontakt (NC) für lichtschranken |
√ NC Normaler- weise geschlo- ssener Kontakt Lichtsch- ranke nur bei Zulauf |
| Vollzyklus-START- Eingangklemmen | √ NO Normaler- weise geoffener Kontakt |
| Fußgängerzyklus START Eingangklemmen |
√ NO Normaler- weise geoffener Kontakt |
| Ausgang für CMBAT Akku-Ladegerät- Management- Modul (benötigt um eine Notfallbatterie zu verbinden) |
√ |
Antrieb SW400 Technische Daten
| Betriebsspannung | 12V |
| Leistung | 60W |
| max. Drehmoment | 1200N |
| Nutzhub | 400mm |
| Hubgeschwindigkeit (cm/sek) | 1,5 cm/sec |
| Telescopisch | – |
| Dauereinsatz | intensive Nutzung keine Grenzen |
| Temperaturbereich | -20°C/+50°C |
| max. Flügellänge (kleiner natürlich immer möglich !) | 2m |
| max. Flügelgewicht (weniger natürlich immer möglich !) | 200kg |
| Maximaler Öffnungswinkel | 120° |
| Automatische Flügel Blockierung | √ selbsthe- mmender Spindel- Flügel- torantrieb |
| Manuelle Notfall Entriegelung | √ Durch dreieckigen Schlüssel |
| Kompatibel mit Tor nach außen | – |
HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen.

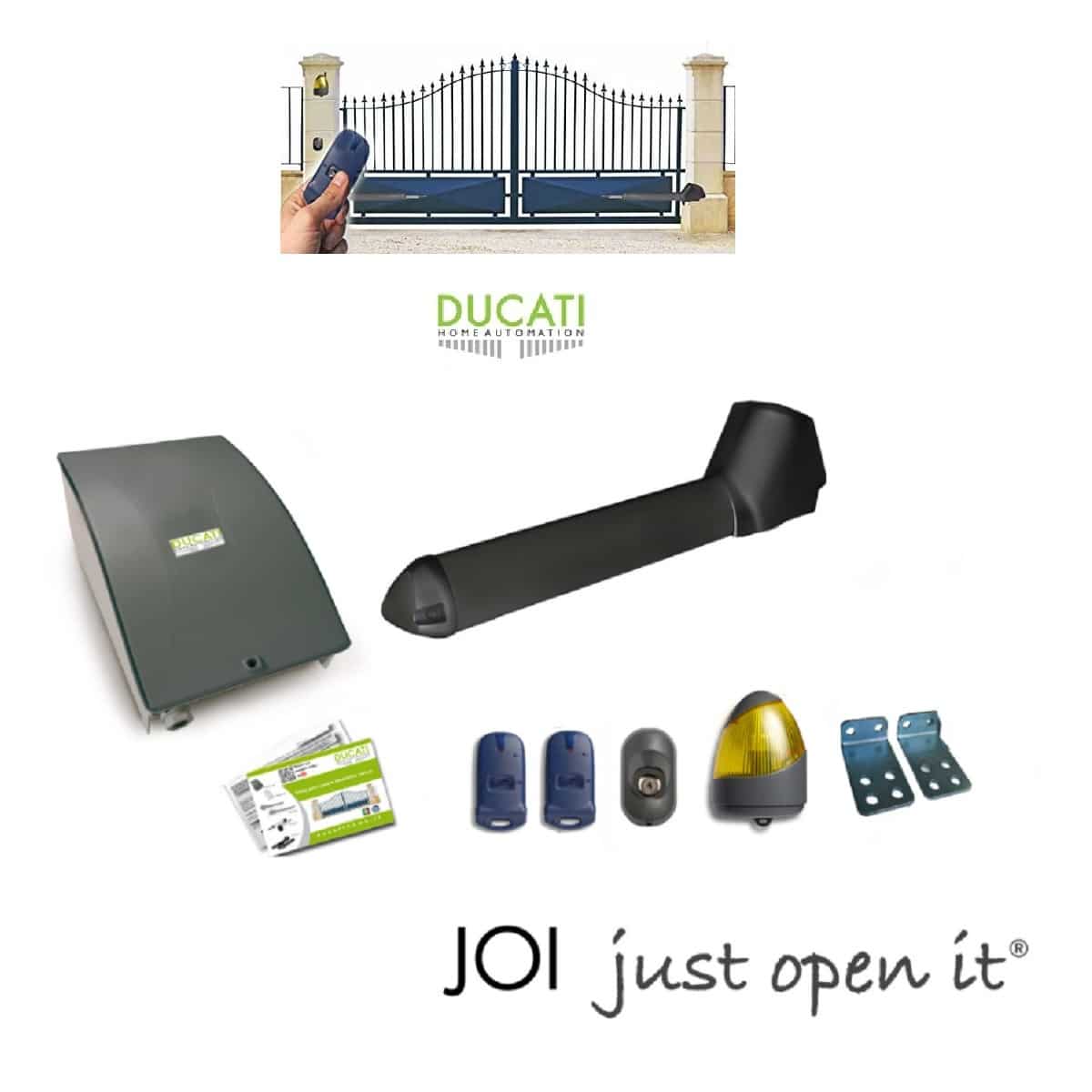

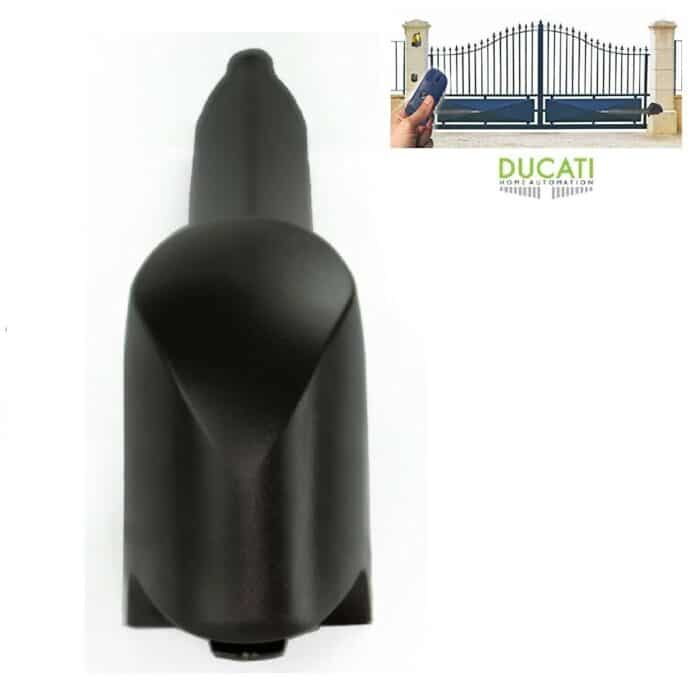

- 1 Stück SW400 – 400mm 400mm Hub 12V 60W Elektromesisch selbsthemmender Antrieb mit 1 m Kabel H05RN-F 2 x 1mmq geliefert
- 1 Set Befestigungsplatten
- 1 Stück Kontrol 7855 – Motorsteuerung Gehäuse mit Platine Modell CTH42, Ringkerntransformator, integrierten Funkempfänger und Antennenkabel
- 2 Stück 6203Roll – 2 Kanäle Handsender 433 Mhz. Ducati rolling Code. Reichweite: ca. 50 m

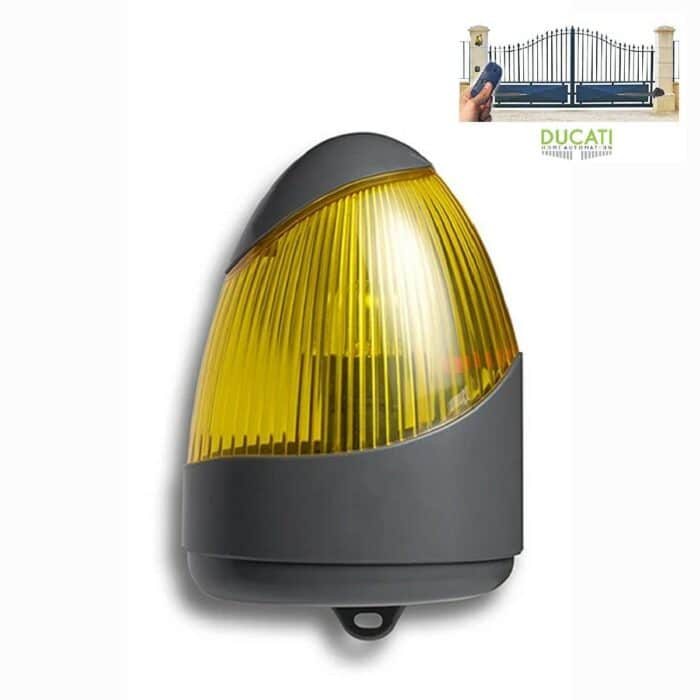

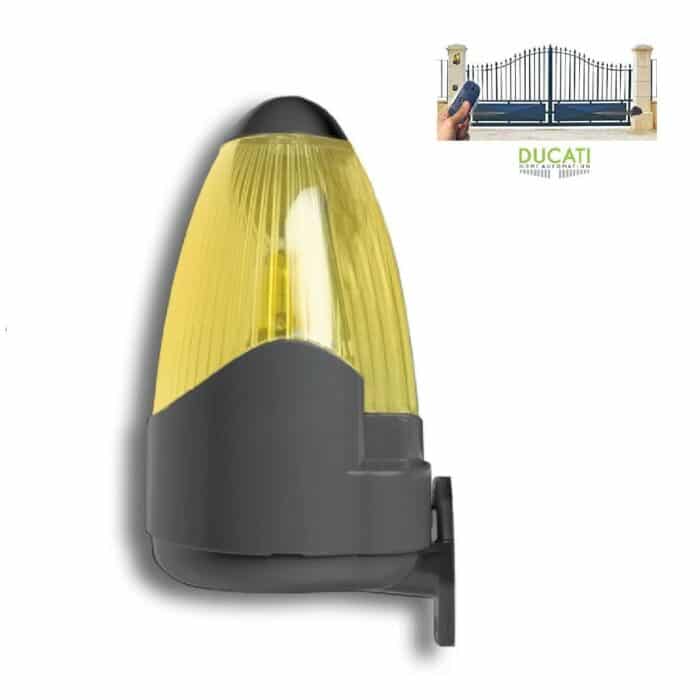

- 1 Stück HC7500 – 12V Blinklicht

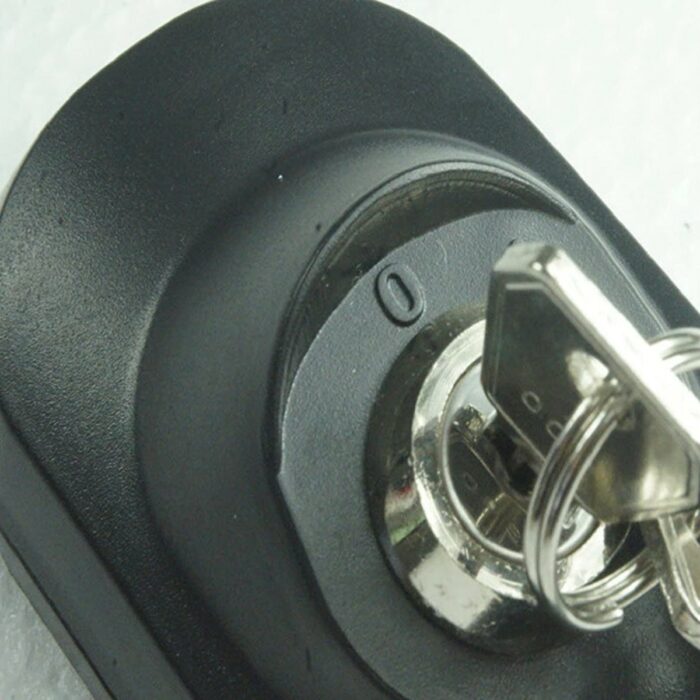

- 1 Stück SW5000 -Schlüsseltaster
- 1 Stück Notentriegelungsschlüssel
- 1 Stück Montageanleitung Deutsch
- 1 Stück Warnschild
Ersatzteile: bestellbar über CRAFTMAX
 |
SW114 |
 |
SW010 |
 |
SW101 |
 |
R2/400 SW |
 |
GIU110 |
 |
GIU0114 |
 |
SW105 |
 |
R14 |
 |
R15 |
 |
R76SW |
 |
R70 |
 |
R39SW |
 |
R8/818 |
 |
SW125 |
 |
KONTROL 7855 |
 |
PLBOX 812 |
 |
PLBOX |
|
|
R403 UE (230V) |
 |
R403 USA (110V) |
 |
CTH42 |
 |
CTH42 SET |
