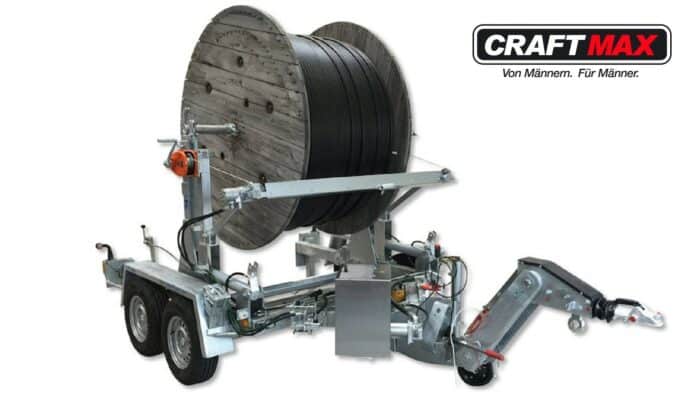

CRAFTMAX® „CTTA 2091 B“ Kabeltrommelransport- und Verlegeanhänger
Zulässiges Gesamtgewicht 3.500 kg – Nutzlast 2620 kg – mit vielen Optionen
Dieser Hänger ist das ideale Transportfahrzeug für Rohrleitungen, Mehrfachrohre, HDPE-Rohre und
Kabeltrommeln mit einem Durchmesser von max. 3700 mm – bei ausgefahrenen
Trommelaufnahmearmen. Für diesen Hänger wird kein Zugfahrzeug mit Druckluftbremsanlage benötigt.
Das Be- und Entladen erfolgt durch Aufnahmeständer, die über zwei Hydraulikzylinder und eine
Hydraulikpumpe betätigt werden. Die Abstützung erfolgt durch ein höhenverstellbares Stützrad und
hinten durch zwei Fallstützen. Der Hänger ist mit einer Tandemachse und einer höhenverstellbaren
Zugdeichsel mit Gasfederspeicher zum problemlosen Verstellen – mit DIN-Zugöse und Kugelkopfkupplung
lieferbar. Zum Lieferumfang gehört eine Stahlwelle, 75 mm Durchmesser, mit zwei Feststellschellen.
Oberfläche: verzinkt
Das Fahrzeug wird TÜV – abgenommen und mit Gutachten geliefert.
Technische Daten
Ausführung B
Max. Trommeldurchmesser 2800 mm
Min. Trommeldurchmesser 1000 mm
Max. Trommeldurchmesser für
Kabelschutzrohrtrommeln
3700 mm
Lichte Ladeweite 1700 mm
Zul. Gesamtgewicht 3500 kg
Nutzlast / ohne Zusatzausrüstung 2620 kg
Eigengewicht 880 kg
Länge (einschl. Zugdeichsel) 4380 mm
Breite 2500 mm
Höhe 2050 mm
Bereifung 195-R14C
Optionen als praktische Zusatzausrüstungen
1) Aluminiumwelle gelagert,
D=75 mm anstatt ungelagerte Stahlwelle
Bestell-Nr.: CA 535-04.01-00/0
Stückpreis: € 675,00 netto
2) TTA 2091 – Ausstattung mit gerader Zugdeichsel
statt höhenverstellbarer Zugdeichsel
Bestell-Nr.: C20262TA535B CS2
Stückpreis: € 11.200,00 netto
3) Heben und Senken der Trommel über Hydraulikaggregat mit 7,4 kW
Briggs&Stratton Benzinmotor unter Beibehaltung der Handpumpe.
Bestell-Nr.: CA 535-73.00-00/0
Stückpreis: € 3.460,00 netto
4) Hydraulischer Kabeltrommelantrieb und Heben und Senken der Trommel über
Hydraulikaggregat mit 7,4 kW Briggs&Stratton Benzinmotor unter Beibehaltung
der Handpumpe.
Drehantrieb für die Kabeltrommel zur Unterstützung des Abwickelvorganges, ist gleichzeitig
Nachlaufbremse für die Trommel bei Abwickelstop. Der Antrieb erfolgt über eine gummierte
Antriebswalze mit Hydraulikmotor. Die Walze wird durch Seilzüge mit Ausgleichfeder mittels
einer Handwinde gegen die Trommelscheiben gespannt. Die Walzendrehzahl ist über ein
Hydraulikventil mit Fernbetätigung von der Rückseite des Anhängers aus stufenlos für Rechts-
Linkslauf verstellbar. Aufgrund der durchgehenden Gummierung der Antriebswalze kann jede
Trommel -unabhängig von der Breite- ohne Umrüstarbeiten sofort angetrieben werden. Die
hydraulische Versorgung des Antriebes erfolgt von einem Aggregat mit 7,4 kW B&S
Benzinmotor mit Handstarter. Gewicht des kompletten Antriebes ca. 150 kg.
Bestell-Nr.: CA 535-71.00-02/0
Stückpreis: € 5.950,00 netto
5) Schneller hydraulischer Kabeltrommelantrieb und Heben und Senken der Trommel
über Hydraulikaggregat mit 8,7 kW HONDA Benzinmotor unter Beibehaltung der
Handpumpe.
Um eine Wickelgeschwindigkeit von ca. 80 m/min. auf mittlerem Trommeldurchmesser zu
erreichen, wird eine Pumpe mit großer Fördermenge (Ölmenge) benötigt.
Bestell-Nr.: C2091B535-020
Mehrpreis: € 3.900,- netto zuzügl. Pos. 4
6) Motorschutzhaube aus Edelstahl, abschließbar für B&S Motor
anstatt PVC-Plane
Bestell-Nr.: CA 535-70.00-01/1
Stückpreis: € 480,00 netto
8) HONDA Benzinmotor mit 6,6 kW
anstatt 7,4 kW B&S Benzinmotor
Bestell-Nr.: C013-1111-121
Mehrpreis € 610,00 netto
9) Motorschutzhaube aus Edelstahl, abschließbar für HONDA Motor
anstatt PVC-Plane
Bestell-Nr.: CA 535-70.00-03/0
Endkunden-Stückpreis: € 490,00 netto
10) Trommelbremse (Scheibenbremse)
Die Trommelachse zur Aufnahme der Kabeltrommel ist
einseitig mit einer Bremsscheibe ausgerüstet. Mittels einer
handverstellbaren Bremszange kann die Bremskraft
stufenlos eingestellt werden. Weiterhin ist auf der
Trommelachse eine Mitnehmereinrichtung für die
Trommel vorhanden. Diese ist mit einem verstellbaren
Mitnahmebolzen, die in die entsprechende Bohrung der
Trommel eingesetzt wird, ausgerüstet. Somit ist die
Bremsscheibe über Trommelachse und Mitnehmereinrichtung kraftschlüssig mit der
Trommel verbunden.
Bestell-Nr.: CA 535-81.00-25/0
Mehrpreis: € 2.450,00 netto
11) Rohrabwickelgeräte Type CRAW 2200 ausgelegt für 2 Stk.
Das Gerät dient zum Abwickeln von Rohr-Ringbunden aus Kunststoff mit Rohrdurchmesser
32, 40, 50 und 63 mm. Zwei Rohrabwickelgeräte können mit einer entsprechenden Achse in
obigen Kabelwagen aufgenommen und transportiert werden. Es kann auch als stationäres Gerät
eingesetzt werden.
Grundgestell
Das Gestell ist als Schweißkonstruktion aus stabilen Vierkant Hohlprofilen gefertigt. Unter dem
Gestell befinden sich Standfüße mit Grundplatten. Auf Wunsch können Transporträder angebaut
werden.
Ringbundaufnahme
Das entsprechende Ringbund wird über eine leichte Rampe vertikal in das Gerät hineingerollt.
Vorher werden einige Führungsrollen demontiert und nach dem Beschicken entsprechend dem
Bundinnen- und Außendurchmesser wieder eingebaut.
Rollenführung
Das abzuwickelnde Ringbund wird außen und innen von jeweils sechs einstellbaren Rollen
geführt. Die Rollen sind kugelgelagert. Sie können in 50 mm Schritten auf den erforderlichen
Innen- und Außendurchmesser des Ringwicklers eingestellt werden. Das Kunststoffrohr kann
sowohl unterschlägig als auch oberschlägig vom Bund gezogen werden.
Oberflächenschutz
Das Gerät sowie die verstellbaren Führungsrollen sind verzinkt.
Technische Daten
max. Ringbunddurchmesser: 2200 mm
max. Ringbundbreite: 500 mm
max. Ringbundgewicht: 150 kg
LxBxH: 2500 x 640 x 2265 mm
Gewicht: 138 kg
Durchmesser der Führungsrollen: 60 mm
Bestell-Nr.: CA 478-00.00-00/0
Stückpreis: € 2.400,00 netto
12) Transport- und Abrollkorb für Kunststoffrohr-Ringbunde
Mit diesem stabilen Abrollkorb lösen sich Ihre Transport- und Verlegeprobleme der unhandlichen
und sperrigen PE-HD Rohre.
Die Bunde werden von oben oder von hinten in den Korb gesetzt. Nach Trennung der
Verbindungsbänder ist das Rohrpaket leicht aus dem Korb über kugelgelagerte Rollen zu
verlegen.
Die Rollen sind auf verschiedene Ringbunddurchmesser einstellbar.
Der Korb ist geeignet für PE-HD Rohre bis Durchmesser 180 mm, Länge 300 m und max.
Ringdurchmesser von 3.700 mm.
Unsere Vorteile des Abrollkorbes:
– Mehrere Auflagepunkte des Ringbundes durch kugelgelagerte Tragrollen unten
und im Innen-Rohrbund, durch versetzbare, kugelgelagerte Rollen. Dadurch wird die
Deformierung des Ringbundes verhindert.
– Trennstange zum Stabilisieren schmaler Rohrbunde
– Zurrmöglichkeit mit einer Rohrklemme zum Fixieren des inneren Rohrbundes
– Die Rollen sind mit Klappsplinten versehen. Hierdurch verkürzt sich die Umbauzeit um ca.
60 % und senkt die Unfallgefahr die bei dem Verschrauben der Rollen droht.
– Der Abrollkorb kann auch im beladenen Zustand in den Kabelwagen geschwenkt werden
Technische Daten
L x B x H: 4450 x 1940 x 2350 mm
max. Ringbunddurchmesser: 3.700 mm
Lichte Ladeweite im Korb: 1.500 mm
Gewicht: ca. 450 kg
Bestell-Nr.: CA 535-100.00-00/0
Stückpreis: € 6.180,00 netto
13) Ladetraverse für Mikrorohrtrommeln zur Aufnahme von 9 Trommeln
Das Gestell besteht aus einer verzinkten Stahlkonstruktion
und wird in den TTA 2091 B aufgenommen
Bestell-Nr.: CA 535-69.10-00/5
Stückpreis: € 1.690,00 netto
14) Transport- und Abwickelgestell für 10 Mikrorohrtrommeln
Das Gestell besteht aus einer verzinkten Stahlkonstruktion und kann sowohl als Standgerät auf
der Baustelle genutzt als auch in unseren Kabeltrommeltansport- und Verlegewagen
Typ TTA 2091 B eingeladen werden. Es beinhaltet Verlängerungsadapter für die Schiebearme,
Festsetzschellen sowie die Verrieglung im CTTA 2091 B.
– max. Trommeldurchmesser: 1.200 mm
– max. Trommelbreite: 600 mm
Bestell-Nr.: CA 535-69.11-00/0
Stückpreis: € 1.750,00 netto
15) Absetzmulde 1,5 m³ für TTA 2091 B
Bordwände 480 mm hoch, für Minibaggertransport
Bestell-Nr.: A 535-85.10-00/0
Endkunden-Stückpreis: € 2.935,00 netto
16) Absetzmulde 3,5 m³ für TTA 2091 B
Bordwände 800 mm hoch, mit aushängbarer Heckklappe Foto: Absetzmulde mit erhöhten Bordwänden (800 mm)
Bestell-Nr.: A 535-87.01-00/0
Endkunden-Stückpreis: € 4.695,00 netto
